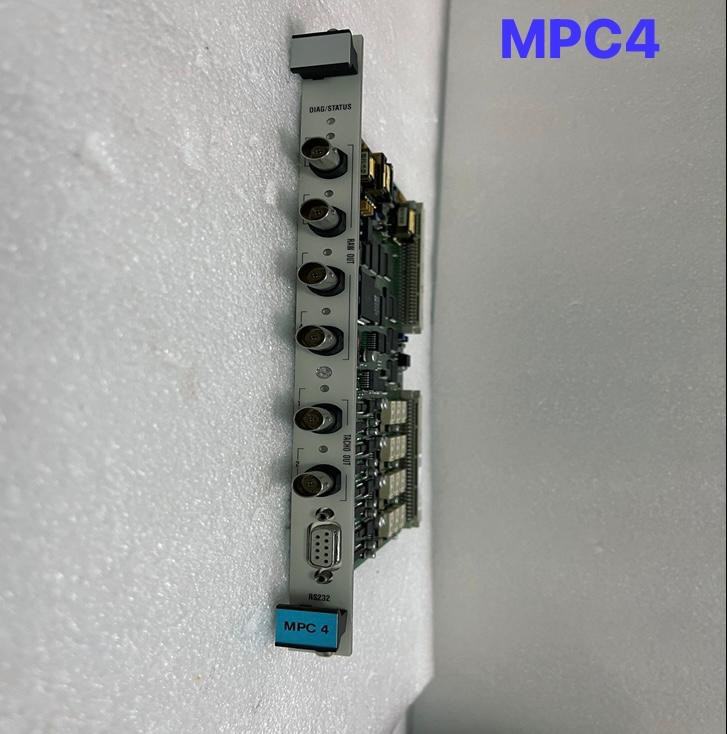

MPC4 machinery protection card

کارت مگیت MPC4 کیکی از اجزای کلیدی سیستم‌های مانیتورینگ و حفاظت صنعتی VM600  از شرکت Meggitt Vibro-Meter  است که برای نظارت و حفاظت از ماشین آلات دوار طراحی شده اند.

کارت‌های مگیت MPC4 با شماره‌های مدل زیر:​

• ۲۰۰-۵۱۰-SSS-1Hh
• ۲۰۰-۵۱۰-SSS-2Hh
• ۲۰۰-۵۱۰-SSS-3Hh​

همگی از خانواده کارت‌های حفاظت ماشین‌آلات  VM600 شرکت Meggitt (Vibro-Meter)  هستند.

تفاوت نسخه‌های کارت مگیت MPC4

هر یک از این مدل‌ها به نسخه‌ای خاص از کارت MPC4 اشاره دارند:​

1. ۲۰۰-۵۱۰-SSS-1Hh: نسخه استاندارد (Standard)
2. ۲۰۰-۵۱۰-SSS-2Hh: نسخه با مدارهای جداگانه (Separate Circuits)
3. ۲۰۰-۵۱۰-SSS-3Hh: نسخه ایمنی با گواهی SIL (Safety / SIL)​

توضیح: در شماره مدل‌ها، “SSS” نشان‌دهنده نسخه نرم‌افزار (Firmware) و “Hh” نشان‌دهنده نسخه سخت‌افزار (Hardware) است.

مشخصات فنی کارت مگیت MPC4

• ورودی‌ها: ۴ ورودی سیگنال دینامیک (شتاب، سرعت، جابجایی) و ۲ ورودی سرعت (تاکومتر)
• پردازش سیگنال: فیلترهای پهن‌باند و باریک‌باند، یکپارچه‌سازی، تفاضل‌گیری، ردیابی سفارش (Order Tracking)
• آلارم‌ها: سطوح هشدار و خطر قابل برنامه‌ریزی با قابلیت تنظیم تأخیر زمانی، هیسترزیس و قفل شدن
• خروجی‌ها: سیگنال‌های آنالوگ (۰ تا ۱۰ ولت و ۴ تا ۲۰ میلی‌آمپر) و خروجی‌های دیجیتال برای آلارم‌ها
• ویژگی‌های اضافی: کانکتورهای BNC در پنل جلویی برای تحلیل سیگنال‌های خام، LEDهای نشان‌دهنده وضعیت و هشدارها، قابلیت نصب و جداسازی در حالت روشن (Hot Swap)​

ساختار داخلی کارت مگیت MPC4

• ماژول CPU برای پردازش سیگنال‌های ورودی
• ماژول خروجی رله برای قطع اضطراری در صورت عبور از حد خطر
• حافظه داخلی برای ذخیره تنظیمات پیکربندی شده
• کانکتور BNC برای دسترسی مستقیم به سیگنال‌های ورودی بدون نیاز به خاموش کردن سیستم

کاربردهای کارت مگیت MPC4

• حفاظت از توربین‌های بخار در نیروگاه
• مانیتورینگ ارتعاشات کمپرسور در پتروشیمی
• نظارت روی ژنراتورهای بزرگ صنعتی
• حفاظت بلادرنگ از موتورهای گازسوز

کارت‌های MPC4  وقتی در رک VM600  کنار کارت‌های IOC4T  و CPUM  نصب میشن، یک سیستم مانیتورینگ کامل رو میسازن که خروجی‌های دیجیتال و آنالوگ، تحلیل فرکانسی و ثبت داده‌های طولانی مدت دارد.
