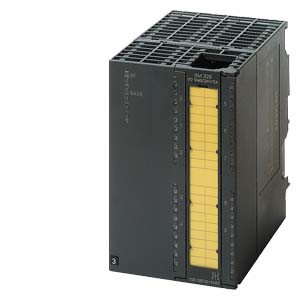

Digital Input Module - 6ES7326-1BK02-0AB0

کارت ورودی 6ES7326-1BK02-0AB0

Digital Input Module - 6ES7326-1BK02-0AB0
برند:SIEMENS
زمان آماده‌سازی 3 روز کاری
35,000,000
توضیحات

⚡ ماژول ورودی دیجیتال زیمنس (Siemens) مدل 6ES7326-1BK02-0AB0

ماژول ورودی دیجیتال 6ES7326-1BK02-0AB0 یک جزء حیاتی در سیستم‌های اتوماسیون صنعتی مبتنی بر PLC زیمنس سری SIMATIC S7-300 است. این ماژول به منظور دریافت سیگنال‌های دودویی (Digital/Binary Signals) از تجهیزات میدانی مانند سنسورها، کلیدهای حدی، پوش باتن‌ها و تجهیزات کنترلی در کارخانه‌ها و خطوط تولید طراحی شده است. استفاده از این ماژول با قابلیت‌های تشخیصی پیشرفته، پایداری و ایمنی سیستم کنترل را به شدت افزایش می‌دهد.

Shutterstock



مشخصات فنی و ویژگی‌های کلیدی (H2)

ماژول 6ES7326-1BK02-0AB0 با ویژگی‌های فنی خاص خود، برای محیط‌های صنعتی سختگیرانه و کاربردهای ایمنی (Safety Applications) مناسب است.

مشخصه فنی (Technical Specification) مقدار
شماره فنی (Part Number) 6ES7326-1BK02-0AB0
نوع ماژول ورودی دیجیتال (Digital Input - DI)
تعداد کانال‌ها 8 کانال
ولتاژ عملیاتی (Operating Voltage) 24 ولت DC
فناوری عایق‌بندی Opto-isolated (ایزوله نوری) بین کانال‌ها و باس بک پلین
قابلیت‌های ویژه تشخیص و عیب‌یابی (Diagnostics)
نوع ترمینال اتصال از طریق کانکتور جلویی 20 پین
نوع سیگنال ورودی Sink (جریان کشنده)
سازگاری PLCهای زیمنس سری SIMATIC S7-300

ویژگی‌های پیشرفته تشخیصی (Diagnostics) (H3)

یکی از نقاط قوت اصلی ماژول 6ES7326-1BK02-0AB0، قابلیت‌های تشخیصی جامع آن است که آن را از ماژول‌های استاندارد متمایز می‌کند. این قابلیت‌ها به اپراتورها و مهندسان کمک می‌کند تا به سرعت عیوب موجود در سیم‌کشی یا تجهیزات میدانی را شناسایی و رفع کنند:

  • تشخیص قطعی سیم (Wire Breakage): در صورت قطع شدن اتصال به سنسور یا تجهیز میدانی، ماژول این خطا را تشخیص داده و اعلام می‌کند.

  • تشخیص اتصال کوتاه (Short-Circuit): توانایی شناسایی اتصال کوتاه در ورودی‌ها.

  • تشخیص ولتاژ تغذیه (Supply Voltage Monitoring): نظارت بر ولتاژ تغذیه ماژول برای اطمینان از عملکرد صحیح.

  • تشخیص اشکال داخلی (Internal Faults): گزارش خطاهای داخلی در خود ماژول.

این تشخیص‌ها نه تنها زمان توقف خط تولید (Downtime) را کاهش می‌دهند، بلکه ایمنی عملکرد سیستم را نیز بهبود می‌بخشند.

کاربردها و اهمیت ولتاژ 24V DC (H4)

ماژول 6ES7326-1BK02-0AB0 به طور خاص برای پردازش سیگنال‌های 24V DC طراحی شده است که ولتاژ استاندارد در اکثر سنسورها، محرک‌ها و تجهیزات کنترلی در صنایع مدرن است.

  • محیط‌های صنعتی: این ماژول برای استفاده در کارخانجات فولاد، صنایع شیمیایی، پتروشیمی، بسته‌بندی و صنایع غذایی ایده‌آل است.

  • کنترل ماشین‌آلات: از آن برای نظارت بر وضعیت قطعات ماشین‌آلات، موقعیت‌یابی و دریافت سیگنال‌های اضطراری استفاده می‌شود.

  • نصب آسان: طراحی ماژولار SIMATIC S7-300 امکان تعویض سریع و آسان ماژول‌ها را بدون نیاز به قطع کامل برق سیستم (Hot Swap) در برخی پیکربندی‌ها فراهم می‌کند.

نکات مهم در انتخاب و نصب (H5)

هنگام استفاده از 6ES7326-1BK02-0AB0 باید به چند نکته کلیدی توجه داشت:

  1. نوع سیم‌کشی: این ماژول از نوع ورودی Sink است، به این معنی که سنسورهای متصل به آن باید از نوع Source (جریان دهنده) باشند. این مطابقت برای عملکرد صحیح حیاتی است.

  2. استفاده از کانکتور مناسب: اتصال ورودی‌ها از طریق یک کانکتور جلویی 20 پین انجام می‌شود که باید به درستی و با کابل‌کشی استاندارد صنعتی نصب شود.

  3. پیکربندی نرم‌افزاری: پس از نصب فیزیکی، ماژول باید در نرم‌افزار STEP 7 یا TIA Portal پیکربندی شود تا قابلیت‌های تشخیصی آن فعال شده و توسط CPU شناخته شود.

خلاصه: چرا 6ES7326-1BK02-0AB0 را انتخاب کنیم؟ (H6)

انتخاب ماژول 6ES7326-1BK02-0AB0 به دلیل 8 کانال ورودی دیجیتال با قابلیت تشخیص خطا در سطح سخت‌افزار، تضمین‌کننده یک سیستم کنترل ایمن، پایدار و با قابلیت عیب‌یابی سریع است. این ماژول نه تنها نیازهای ورودی‌های استاندارد 24V DC را برآورده می‌کند، بلکه با کاهش زمان عیب‌یابی، به افزایش بهره‌وری کلی خط تولید شما کمک شایانی می‌نماید.

نقد و بررسی

نقد و بررسی ماژول ورودی دیجیتال 6ES7326-1BK02-0AB0

ماژول ورودی دیجیتال 6ES7326-1BK02-0AB0 یکی از محصولات معتبر شرکت Siemens در حوزه اتوماسیون صنعتی است. این ماژول به عنوان بخشی از سری S7-300 طراحی شده و برای جمع‌آوری سیگنال‌های دیجیتال از سنسورها و دستگاه‌های مختلف کاربرد دارد. در ادامه به بررسی اجمالی ویژگی‌ها، مزایا و معایب این ماژول می‌پردازیم.

ویژگی‌ها

  • تعداد ورودی‌ها: این ماژول دارای 16 کانال ورودی دیجیتال است که به کاربران این امکان را می‌دهد تا به راحتی چندین سنسور و دستگاه را به سیستم کنترل متصل کنند.
  • ولتاژ ورودی: با پشتیبانی از ولتاژ ورودی 24 ولت DC، این ماژول قابلیت اتصال به طیف وسیعی از سنسورهای صنعتی را فراهم می‌کند.
  • ابعاد و طراحی: ابعاد کوچک و طراحی فشرده این ماژول باعث می‌شود که در فضاهای محدود به راحتی نصب شود. همچنین، وزن سبک آن (حدود 0.3 کیلوگرم) به نصب آسان‌تر کمک می‌کند.
  • استانداردها: با رعایت استانداردهای CE، UL و CSA، این محصول از نظر ایمنی و کیفیت تأیید شده است، که نشان‌دهنده قابلیت اطمینان آن در محیط‌های صنعتی است.

مزایا

  • عملکرد بالا: ماژول 6ES7326-1BK02-0AB0 با سرعت بالا و دقت بالا از سیگنال‌های دیجیتال پردازش می‌کند و به کاربر این اطمینان را می‌دهد که اطلاعات به‌دست‌آمده به‌طور دقیق و سریع منتقل می‌شوند.
  • سازگاری: این ماژول به‌راحتی با سایر ماژول‌های سری S7-300 سازگار است و این امر باعث می‌شود که در پروژه‌های مختلف اتوماسیون صنعتی قابل استفاده باشد.
  • نصب آسان: طراحی ماژول به گونه‌ای است که نصب و راه‌اندازی آن به سادگی انجام می‌شود و نیاز به دانش فنی پیچیده‌ای ندارد.

معایب

  • عدم پشتیبانی از ورودی آنالوگ: این ماژول تنها ورودی دیجیتال را پشتیبانی می‌کند و برای کاربردهایی که نیاز به ورودی آنالوگ دارند، مناسب نیست.
  • محدودیت در تعداد ورودی‌ها: اگر پروژه شما نیاز به تعداد بیشتری ورودی داشته باشد، ممکن است این ماژول کافی نباشد و نیاز به استفاده از چندین ماژول باشد.

نتیجه‌گیری

ماژول ورودی دیجیتال 6ES7326-1BK02-0AB0 یک انتخاب عالی برای پروژه‌های اتوماسیون صنعتی است که به دنبال جمع‌آوری سیگنال‌های دیجیتال از سنسورها هستند. با توجه به ویژگی‌های بارز آن، این ماژول می‌تواند به عنوان یک جزء کلیدی در سیستم‌های کنترل و مانیتورینگ مورد استفاده قرار گیرد. با این حال، کاربران باید به نیازهای خاص پروژه‌های خود توجه کنند و در نظر داشته باشند که این ماژول تنها ورودی‌های دیجیتال را پشتیبانی می‌کند.
