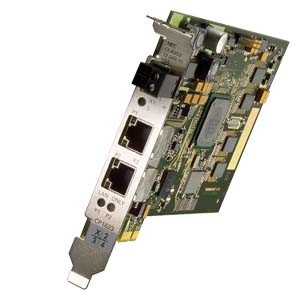

Siemens network card model 6GK1162-3AA00

کارت شبکه زیمنس مدل 6GK1162-3AA00

Siemens network card model 6GK1162-3AA00
برند:SIEMENS
زمان آماده‌سازی 3 روز کاری
150,000,000
توضیحات

🌐 کارت شبکه زیمنس SIMATIC NET CP 1623 (مدل 6GK1162-3AA00)

کارت شبکه زیمنس مدل 6GK1162-3AA00 که با نام تجاری SIMATIC NET CP 1623 شناخته می‌شود، یک پردازنده ارتباطی (Communication Processor) قدرتمند برای اتصال کامپیوترهای صنعتی (PC) یا سرورها به شبکه‌های صنعتی PROFINET I/O است. این کارت به عنوان یک رابط هوشمند، امکان تبادل داده با سرعت بالا و قابلیت‌های تشخیصی پیشرفته را بین برنامه‌های کاربردی در PC و کنترل‌کننده‌های PLC (مانند SIMATIC S7) و تجهیزات میدانی فراهم می‌کند.

مشخصات فنی کلیدی کارت شبکه CP 1623 (H2)

کارت 6GK1162-3AA00 با طراحی تخصصی خود، عملکردی پایدار و سریع را در محیط‌های صنعتی تضمین می‌کند.

مشخصه فنی (Technical Specification) مقدار / ویژگی
شماره فنی (Part Number) 6GK1162-3AA00
نام تجاری SIMATIC NET CP 1623
نوع رابط (Interface) PCI Express x1 (PCIe)
پورت‌های ارتباطی 2 پورت RJ45 (اترنت صنعتی)
سرعت انتقال داده (Data Rate) 10/100/1000 مگابیت بر ثانیه (Gigabit Ethernet)
پروتکل‌های پشتیبانی شده PROFINET I/O (Controller/Device)، OPC UA, TCP/IP, UDP, S7 Communication
قابلیت‌های ویژه تشخیص خطا، همگام‌سازی زمانی (Time Synchronization)
نرم‌افزار مورد نیاز SIMATIC NET Industrial Ethernet PC Software
سازگاری کامپیوترهای صنعتی (IPC) با اسلات PCIe



نقش و کارایی CP 1623 در اتوماسیون صنعتی (H3)

کارت شبکه CP 1623 یک قطعه کلیدی در معماری شبکه‌های صنعتی مبتنی بر PROFINET است و وظایف مهمی را بر عهده دارد:

  • رابط PROFINET قدرتمند: این کارت به PC اجازه می‌دهد تا به عنوان یک PROFINET Controller (کنترل‌کننده) یا PROFINET Device (تجهیز میدانی) عمل کند. این قابلیت در سیستم‌های نظارت و کنترل (SCADA) و سیستم‌های تولیدی (MES) بسیار حیاتی است.

  • تبادل داده سریع: با پشتیبانی از سرعت گیگابیت اترنت (1000 مگابیت بر ثانیه)، این کارت تضمین می‌کند که داده‌های کنترلی حیاتی بدون تأخیر (Low Latency) بین PC و PLC‌ها جابه‌جا شوند.

  • حذف بار پردازشی از CPU: CP 1623 به عنوان یک پردازنده ارتباطی هوشمند، بخش زیادی از پردازش‌های مربوط به پروتکل‌های PROFINET و TCP/IP را از روی CPU اصلی کامپیوتر برداشته و آن را به صورت سخت‌افزاری انجام می‌دهد. این امر عملکرد کلی سیستم را به شدت افزایش می‌دهد.



پروتکل PROFINET و TCP/IP (H4)

این کارت به طور کامل از پروتکل‌های زیر پشتیبانی می‌کند:

  1. PROFINET I/O: این استاندارد اترنت صنعتی زیمنس برای تبادل داده‌های زمان واقعی (Real-Time) در اتوماسیون است. 6GK1162-3AA00 اطمینان می‌دهد که ارتباطات مربوط به فرآیندهای سریع تولید بدون وقفه انجام شود.

  2. TCP/IP و UDP: امکان ارتباط با سطوح بالاتر سیستم‌های IT و شبکه‌های اداری را از طریق پروتکل‌های استاندارد اینترنت فراهم می‌آورد.

  3. OPC UA: با استفاده از نرم‌افزار مکمل، این کارت می‌تواند داده‌ها را از طریق استاندارد OPC Unified Architecture به نرم‌افزارهای تجاری و مدیریتی ارسال کند، که برای پیاده‌سازی مفهوم صنعت 4.0 ضروری است.



اهمیت اتصال PCIe و سرعت گیگابیت

استفاده از رابط PCI Express x1 در CP 1623 یک مزیت حیاتی در سرعت و پهنای باند است.

  • انتقال داده سریع‌تر: اسلات PCIe، پهنای باند بسیار بیشتری نسبت به اسلات‌های PCI قدیمی ارائه می‌دهد، که برای پشتیبانی از سرعت هزار مگابیت بر ثانیه در شبکه‌های مدرن PROFINET ضروری است.

  • سازگاری با سخت‌افزارهای جدید: این رابط، سازگاری کارت را با جدیدترین نسل کامپیوترهای صنعتی و سرورها تضمین کرده است.



نتیجه‌گیری

کارت شبکه زیمنس 6GK1162-3AA00 به دلیل پشتیبانی کامل از PROFINET، سرعت گیگابیت اترنت و طراحی بهینه برای اسلات PCI Express، انتخابی ایده‌آل برای یکپارچه‌سازی کامپیوترهای صنعتی با خطوط تولید با سرعت بالا است. قابلیت‌های تشخیصی و پردازش مستقل آن، پایداری شبکه و کارایی سیستم‌های SCADA را به حداکثر می‌رساند. برای ارتقاء و بهینه‌سازی ارتباطات صنعتی، این کارت شبکه زیمنس یک سرمایه‌گذاری مطمئن است.

نقد و بررسی

نقد و بررسی کارت شبکه زیمنس SIMATIC NET CP 1623 (مدل 6GK1162-3AA00)

کارت SIMATIC NET CP 1623 با شماره فنی 6GK1162-3AA00 یکی از قوی‌ترین و تخصصی‌ترین کارت‌های رابط شبکه است که توسط زیمنس برای اتصال کامپیوترهای صنعتی (IPC) و سرورها به شبکه‌های مبتنی بر PROFINET I/O طراحی شده است. این محصول نه تنها یک رابط سخت‌افزاری ساده نیست، بلکه یک پردازنده ارتباطی هوشمند است که عملکرد سیستم‌های اتوماسیون را در سطح بالا تضمین می‌کند.

نقاط قوت (Pros)

ویژگی توضیحات و اهمیت
پردازشگر ارتباطی مجزا CP 1623 دارای پردازنده اختصاصی است. این ویژگی بار پردازشی مربوط به پروتکل‌های سنگین (مانند PROFINET) را از روی CPU اصلی کامپیوتر برمی‌دارد. این امر به ویژه در کاربردهای زمان واقعی (Real-Time) و سیستم‌های SCADA/MES که به پردازش سریع نیاز دارند، بسیار حیاتی است.
پشتیبانی کامل از PROFINET این کارت به PC اجازه می‌دهد تا به عنوان Controller (کنترل‌کننده مرکزی) یا Device (تجهیز میدانی) در شبکه PROFINET عمل کند، که انعطاف‌پذیری بالایی در معماری شبکه فراهم می‌آورد.
سرعت گیگابیت اترنت (1000 Mbps) وجود دو پورت RJ45 گیگابیتی، تبادل داده‌های حجیم و با نرخ بالا را تضمین می‌کند و آن را برای شبکه‌های مدرن و پر سرعت کاملاً مناسب می‌سازد.
رابط PCI Express (PCIe x1) استفاده از رابط پرسرعت PCIe x1، محدودیت‌های پهنای باند را که در اسلات‌های PCI قدیمی وجود داشت، برطرف کرده و عملکرد بهینه را تضمین می‌کند.
قابلیت‌های تشخیصی پیشرفته کارت دارای ابزارهای تشخیصی داخلی است که امکان نظارت دقیق بر وضعیت پورت‌ها، سلامت شبکه و مشکلات ارتباطی را فراهم می‌کند و زمان توقف خط تولید را کاهش می‌دهد.



نقاط ضعف و ملاحظات (Cons & Considerations)

ویژگی توضیحات و ملاحظات
هزینه بالا مانند بسیاری از تجهیزات تخصصی زیمنس، CP 1623 نسبت به کارت‌های شبکه اترنت استاندارد، قیمت بالاتری دارد. این هزینه به دلیل قابلیت‌های پردازشی اختصاصی و مجوزهای نرم‌افزاری است.
وابستگی به نرم‌افزار SIMATIC NET برای پیکربندی کامل و استفاده از تمامی قابلیت‌های PROFINET، نیاز به نصب و پیکربندی تخصصی از طریق SIMATIC NET Industrial Ethernet PC Software است که خود مستلزم دانش فنی مربوطه است.
نصب تخصصی نصب و راه‌اندازی این کارت پیچیده‌تر از نصب کارت‌های استاندارد شبکه است و نیازمند پیکربندی دقیق در محیط‌های ویندوز و SIMATIC NET می‌باشد.
فقدان پشتیبانی از برخی پروتکل‌های قدیمی تمرکز این کارت بر روی PROFINET و پروتکل‌های TCP/IP/OPC UA است و برای شبکه‌های قدیمی‌تر زیمنس مانند PROFIBUS به کارت‌های دیگری نیاز است.



جمع‌بندی و امتیازدهی نهایی

کارت شبکه CP 1623 یک محصول برجسته است که مستقیماً برای نیازهای سطح بالای اتوماسیون صنعتی طراحی شده است. اگر در حال پیاده‌سازی یا مدیریت سیستم‌های اتوماسیون با سرعت بالا هستید که از PROFINET استفاده می‌کنند و نیاز دارید یک کامپیوتر صنعتی یا سرور با عملکرد بدون وقفه در این شبکه ادغام شود، این کارت یک انتخاب ضروری و کم‌نظیر است.

معیار ارزیابی امتیاز (از 5)
کیفیت ساخت و دوام 5/5
عملکرد و سرعت (گیگابیت) 5/5
سهولت نصب و پیکربندی 3/5 (به دلیل نیاز به نرم‌افزار تخصصی)
قابلیت‌های تشخیصی 5/5
ارزش در برابر قیمت (Value for Money) 4/5 (با توجه به تخصص بالا)
امتیاز نهایی 4.4 / 5

نتیجه گیری : برای کاربردهایی که پایداری، سرعت و مدیریت بدون وقفه داده‌های PROFINET در آن‌ها حیاتی است، هزینه 6GK1162-3AA00 کاملاً توجیه‌پذیر است و عملکردی بی‌رقیب ارائه می‌دهد.
